A Magnetron Sputtering Machines beszállítójaként megértem azt a kulcsfontosságú szerepet, amelyet a kiváló minőségű fólialerakás játszik különböző iparágakban, az elektronikától az autóiparig és a repülőgépgyártásig. Ebben a blogban megosztok néhány hatékony stratégiát a Magnetron Sputtering Machine filmminőségének javítására.
1. Optimalizálja a porlasztási célt
A porlasztó célpont a vékony filmet alkotó anyag forrása. Alapvető fontosságú a megfelelő célanyag kiválasztása és magas tisztaságának biztosítása. A céltárgyban lévő szennyeződések a lerakódott film hibáihoz vezethetnek. Például, ha fémfóliát visz fel, gyakran 99,99%-os vagy annál magasabb tisztaságú céltárgyat javasolnak.
Sőt, a célfelület állapota is számít. A sima és tiszta célfelület elősegíti az egyenletes porlasztást. Idővel a célponton durva foltok vagy szennyeződések jelenhetnek meg. A célpont rendszeres tisztítása és szükség esetén újbóli burkolata jelentősen javíthatja a film minőségét. Néhány fejlett célpontot speciális geometriával terveztek a porlasztás hatékonyságának és egyenletességének fokozása érdekében. Például a forgó hengeres céltárgyak egyenletesebb porlasztási sebességet biztosíthatnak a sík céltárgyakhoz képest, ami egyenletesebb rétegvastagságot eredményezhet a hordozón.
2. Irányítsa a vákuumkörnyezetet
A jó minőségű vákuumkörnyezet elengedhetetlen a jó filmlerakáshoz. A kamrában lévő maradék gázok reakcióba léphetnek a porlasztott atomokkal, ami nemkívánatos vegyületek képződéséhez vezet a filmben. A porlasztási folyamat megkezdése előtt kulcsfontosságú, hogy alacsony alapnyomást érjünk el a kamrában. A 10-6 és 10-8 Torr közötti alapnyomás jellemzően kívánatos jó minőségű filmlerakáshoz.
A vákuum fenntartásához a vákuumszivattyúk megfelelő karbantartása szükséges. Rendszeresen ellenőrizze a szivattyú olajszintjét és cserélje ki az olajat a gyártó ajánlása szerint. Ezenkívül használjon kiváló minőségű vákuumtömítéseket, hogy megakadályozza a levegő beszivárgását a kamrába. Bármilyen szivárgás szennyeződéseket vezethet be, és megzavarhatja a lerakódási folyamatot.
3. Állítsa be a porlasztási paramétereket
Teljesítmény és áram
A magnetronra adott teljesítmény közvetlen hatással van a porlasztási sebességre és a porlasztott atomok energiájára. A nagyobb teljesítmény általában nagyobb porlasztási sebességet eredményez, de a fólia felülete durvább lesz. Másrészt a kisebb teljesítmény lassabb lerakódási sebességet eredményezhet, de egyenletesebb és simább filmet eredményezhet. Fontos megtalálni az optimális teljesítményszintet az adott alkalmazáshoz.
Az áram is összefügg a porlasztási folyamattal. A stabil áram biztosítja az egyenletes porlasztási sebességet. Az áramingadozások a filmvastagság és összetétel változásához vezethetnek. A modern mágneses porlasztógépek gyakran fejlett tápegységekkel rendelkeznek, amelyek pontosan tudják szabályozni a teljesítményt és az áramot a leválasztási folyamat során.
Gázáramlás és nyomás
A porlasztógáz (általában argon) áramlási sebessége és a kamrában uralkodó gáznyomás kritikus paraméterek. A gáz áramlási sebessége befolyásolja a plazma sűrűségét és a célpontot bombázó ionok energiáját. A megfelelő gázáramlási sebesség segít fenntartani a stabil plazmát és biztosítja az egyenletes porlasztást.
A kamrában lévő gáznyomás szintén befolyásolja a film tulajdonságait. Alacsonyabb nyomáson a porlasztott atomok átlagos szabad útja hosszabb, ami irányítottabb lerakódást és sűrűbb filmréteget eredményezhet. Ha azonban a nyomás túl alacsony, nehéz lehet stabil plazmát fenntartani. Nagyobb nyomáson a porlasztott atomok gyakrabban ütköznek a gázmolekulákkal, ami izotrópabb lerakódáshoz vezethet, de a filmsűrűség csökkenését is okozhatja.
4. Aljzat előkészítése és kezelése
Tisztítás
Az aljzat felületének tisztának kell lennie a leválasztási eljárás előtt. Még kis mennyiségű szennyeződés, például por, zsír vagy oxidok is megakadályozhatják a fólia megfelelő tapadását az aljzathoz, és a fólia hibáit okozhatják. Különféle tisztítási módszerek használhatók, beleértve az ultrahangos tisztítást oldószerben, a plazmatisztítást és a kémiai maratást.
Például a félvezető alkalmazásokban használt szilícium szubsztrátumok esetében a szokásos tisztítási folyamat lépések sorozatát foglalhatja magában, különböző vegyszerekkel a szerves és szervetlen szennyeződések eltávolítására. Tisztítás után az aljzatot óvatosan kell kezelni, hogy elkerüljük az újbóli szennyeződést.
Aljzat hőmérséklete
Az aljzat hőmérséklete a leválasztási folyamat során jelentősen befolyásolhatja a film tulajdonságait. Az aljzat felmelegítése elősegítheti a jobb tapadást, javíthatja a film kristályosságát és csökkentheti a belső feszültségeket. A túlzott melegítés azonban az aljzat és a film hőtágulását is okozhatja, ami repedéshez vagy rétegválódáshoz vezethet.
Az optimális aljzathőmérséklet a felhordandó anyagtól és az aljzat anyagától függ. Egyes anyagoknál, például fémeknél, mérsékelt aljzathőmérséklet (pl. 200-300°C) elegendő lehet a film minőségének javításához. Bonyolultabb anyagok, például kerámia esetén magasabb hőmérsékletre lehet szükség.
5. Advanced Monitoring and Feedback Systems használata
A modern mágneses porlasztógépeket gyakran olyan fejlett megfigyelőrendszerekkel látják el, amelyek képesek mérni a leválasztási folyamat során különböző paramétereket, például filmvastagságot, összetételt és feszültséget. Ezek a rendszerek valós idejű visszacsatolást biztosítanak, lehetővé téve a kezelők számára, hogy szükség esetén módosítsák a porlasztási paramétereket.
Például egy kvarckristály mikromérleg (QCM) használható a filmvastagság valós idejű monitorozására. Ha a mért vastagság eltér a kívánt értéktől, a teljesítmény vagy a leválasztási idő ennek megfelelően állítható. Ezen túlmenően olyan technikák, mint a röntgen fotoelektron spektroszkópia (XPS) használhatók a film összetételének elemzésére a leválasztási folyamat alatt vagy után.
6. Lerakódás utáni kezelés
A fólia lerakása után az utókezelésekkel tovább javítható a minősége. A lágyítás gyakori utókezelési módszer. A fólia meghatározott hőmérsékletre való felmelegítésével és bizonyos ideig tartásával javítható a film kristályossága, enyhíthetők a belső feszültségek, és fokozható a hordozóhoz való tapadás.
Egy másik utókezelési lehetőség az ionsugaras kezelés. Ionsugárral bombázható a fólia felülete, amely sűrűsítheti a filmet, javíthatja a keménységét és csökkentheti a felületi érdességeket.
7. Válassza ki a megfelelő gépkonfigurációt
A különböző alkalmazások eltérő gépkonfigurációt igényelhetnek. Például, ha többrétegű filmet kell felhelyeznie, szükség lehet egy több célponttal rendelkező Magnetron Sputtering Machinere. Ez lehetővé teszi a különböző anyagok egymás utáni lerakását a vákuum megtörése nélkül, ami javíthatja a rétegek közötti interfész minőségét.
Egyes alkalmazások számára előnyös lehet a forgó mechanizmussal ellátott hordozótartó használata is. A szubsztrátum forgatásával a leválasztási folyamat során egyenletesebb rétegvastagságot érhetünk el a hordozó felületén.
Összefoglalva, a Magnetron Sputtering Machine filmminőségének javítása átfogó megközelítést igényel, amely magában foglalja a porlasztási cél optimalizálását, a vákuumkörnyezet szabályozását, a porlasztási paraméterek beállítását, a megfelelő szubsztrátum előkészítést és kezelést, a fejlett megfigyelőrendszerek használatát, a leválasztás utáni kezelést és a megfelelő gépkonfiguráció kiválasztását.

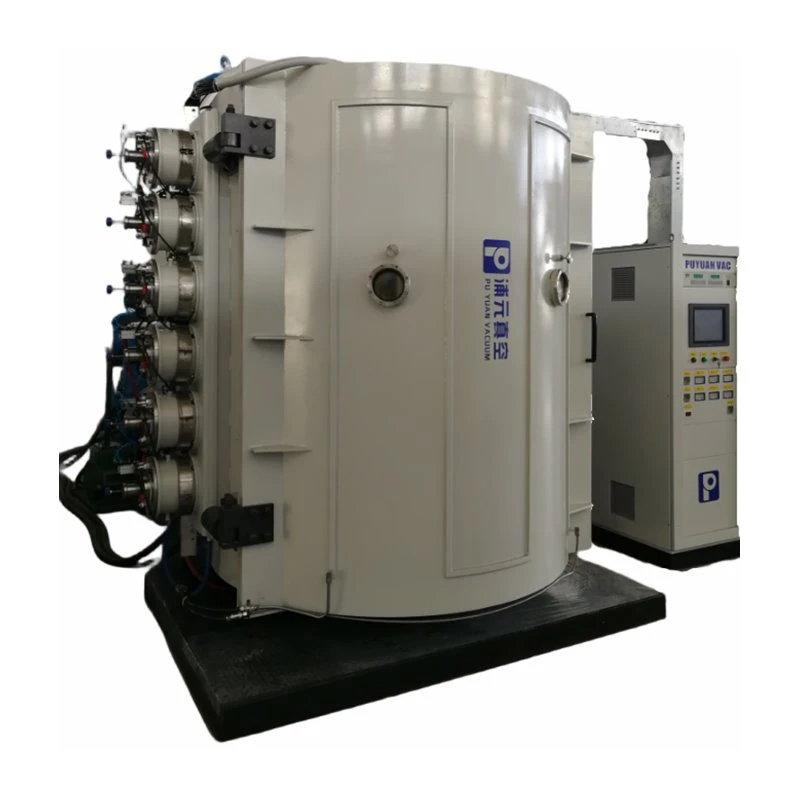

Ha kiváló minőséget keresTitán-nitrid bevonógép,Plazma bevonógép, vagyVákuumos leválasztó berendezések, azért vagyunk itt, hogy a legjobb megoldásokat kínáljuk Önnek. Magnetron porlasztógépeink a legújabb technológiával készültek, és testreszabhatók az Ön egyedi igényei szerint. Amennyiben termékeink felkeltették érdeklődését, kérjük, forduljon hozzánk bizalommal további részletekért és a beszerzési tárgyalás megkezdéséhez.
Hivatkozások
- JL Vossen és W. Kern "Vékonyfilm-folyamatok II".
- PK Chopra "Vékonyréteg-leválasztási eljárások és technikák kézikönyve".
- „Sputter Deposition: Principles and Applications”, JA Thornton.
